在現代電子設備的維修過程中,示波器作為一種基礎但極其重要的測試儀器,為電路故障的診斷與修復提供了強有力的支持。無論是家用電器、工業設備,還是通信系統,示波器都能幫助維修人員快速定位問題,提高維修效率。本文將詳細介紹示波器在電路維修中的實際應用及其帶來的幫助。

示波器的基本功能與工作原理

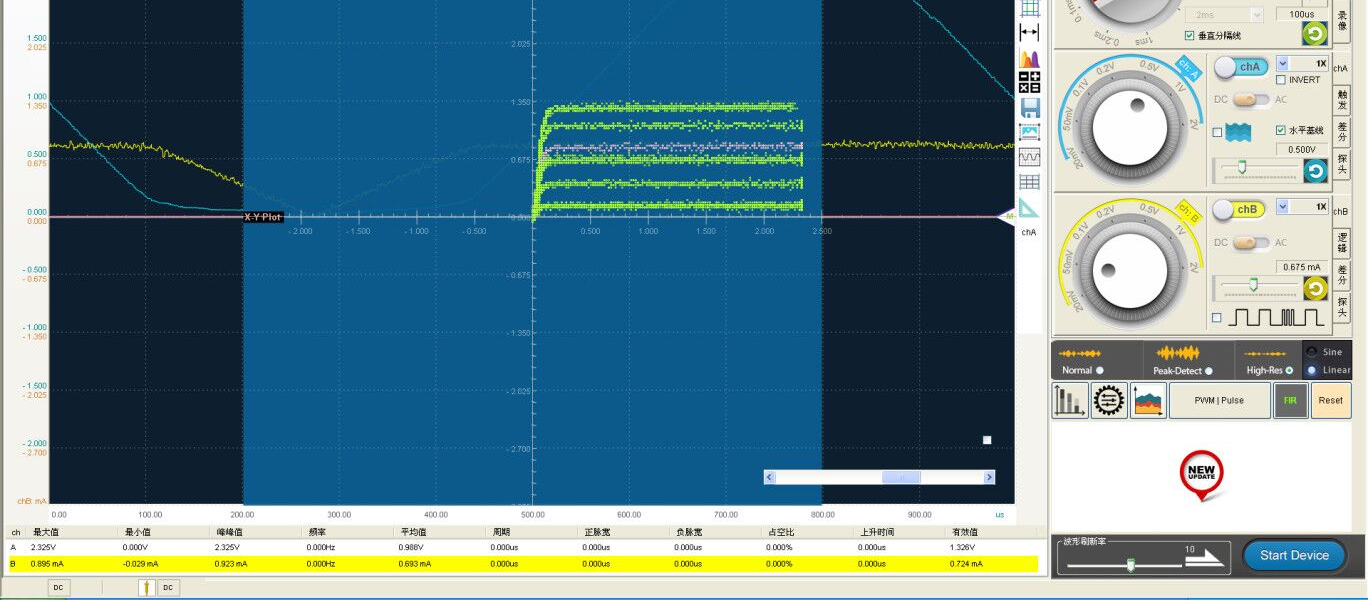

示波器是一種用于觀察電信號波形的電子測量儀器,它可以將電壓信號隨時間變化的波形直觀地顯示出來。通過示波器,用戶可以測量信號的頻率、幅度、相位、失真等參數,從而判斷電路的工作狀態是否正常。其核心功能包括波形捕捉、信號分析和實時監測,這些功能在電路維修中尤為重要。

示波器如何幫助電路維修
在電路維修過程中,示波器的主要作用是幫助維修人員觀察電路中關鍵節點的信號狀態,從而判斷是否存在異常。例如,在電源電路中,如果輸出電壓不穩定,示波器可以捕捉到電壓波動的波形,幫助判斷是濾波電容損壞還是穩壓模塊故障。此外,在數字電路中,示波器還能用于檢測時鐘信號、數據總線信號是否正常,從而快速定位故障點。
示波器還可以用于檢測電路中的噪聲干擾、信號失真等問題。這些問題往往肉眼難以察覺,但通過示波器的波形顯示,可以清晰地看到信號的異常情況,為后續的維修提供依據。

示波器在不同類型電路中的應用
1. **模擬電路維修**:在模擬電路中,示波器可用于測量放大器的輸出波形、濾波器的頻率響應等,幫助判斷電路是否正常工作。
2. **數字電路維修**:在數字系統中,示波器可以捕捉到數據線、地址線和控制線上的信號,用于分析時序是否正確,是否存在競爭冒險等問題。
3. **電源電路檢測**:通過示波器可以觀察電源輸出的紋波、噪聲和瞬態響應,幫助判斷電源模塊是否穩定可靠。
4. **通信系統調試**:在通信設備中,示波器可用于分析調制信號、解調信號的質量,判斷通信鏈路是否正常。
使用示波器進行電路維修的技巧
為了充分發揮示波器在電路維修中的作用,維修人員應掌握一些基本的使用技巧:
- **選擇合適的探頭和量程**:根據被測信號的電壓范圍選擇合適的探頭和量程,避免損壞儀器。
- **設置合適的觸發條件**:合理設置觸發方式,可以穩定顯示波形,便于觀察異常信號。
- **對比正常信號波形**:在維修過程中,如果有正常設備的波形作為參考,可以通過對比發現異常點。
- **多通道同時測量**:利用示波器的多通道功能,可以同時測量多個信號,便于分析信號之間的時序關系。
- **記錄與分析波形數據**:現代示波器通常具備波形存儲功能,維修人員可以保存波形用于后續分析或與他人交流。
總結
示波器在電路維修中扮演著不可或缺的角色。它不僅可以幫助維修人員快速定位故障點,還能提高維修效率和準確性。掌握示波器的使用方法和技巧,對于每一位電子維修人員來說都是必備技能。通過合理使用示波器,可以有效提升電路系統的穩定性與可靠性,為電子設備的維護提供堅實保障。
